Tout savoir sur les débitmètres de gaz

Les débitmètres de gaz sont des instruments essentiels pour mesurer avec précision le débit de gaz dans diverses applications industrielles. Que ce soit pour la surveillance des processus, la gestion des ressources ou le contrôle de la qualité, ces dispositifs jouent un rôle crucial. Dans cet article, nous explorerons en détail les débitmètres de gaz, en expliquant leur fonctionnement, les différentes mesures qu'ils permettent et les applications dans lesquelles ils sont utilisés. Nous nous concentrerons également sur les débitmètres à ultrasons de la gamme SICK, en mettant en évidence leurs avantages et en fournissant des informations sur les critères de choix et les prix.

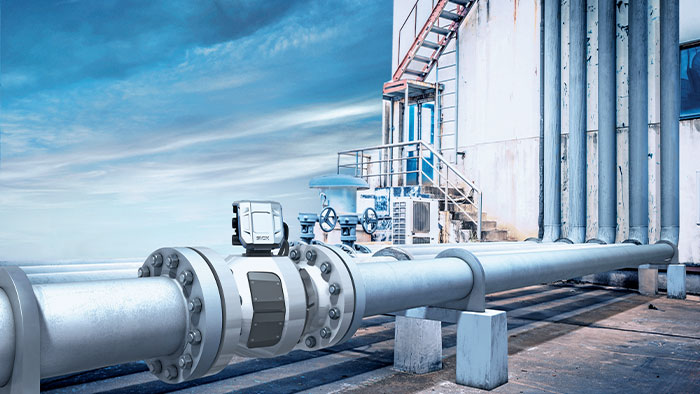

Le comptage transactionnel de gaz : explications

Le comptage transactionnel de gaz est le processus de mesure du débit de gaz dans le cadre d'une transaction commerciale. Il est utilisé dans l'industrie pétrolière et gazière, où il est essentiel de quantifier avec précision la quantité de gaz échangée entre différentes parties. Les compteurs de gaz jouent un rôle clé dans ce processus en fournissant des mesures fiables et précises du débit de gaz.

Qu’est-ce qu'un compteur de gaz ?

Un compteur de gaz est un dispositif utilisé pour mesurer le débit de gaz dans une conduite ou un système. Il fonctionne en détectant et en quantifiant le mouvement du gaz grâce à des principes physiques et des technologies spécifiques. Il existe différents types de compteurs de gaz, tels que les compteurs à turbine, les compteurs thermiques, les compteurs à ultrasons, etc. Chaque type a ses propres avantages et est adapté à des applications spécifiques.

Le fonctionnement d'un compteur de gaz peut être expliqué à l'aide d'un schéma simplifié. Lorsque le gaz traverse le compteur, il exerce une force sur un élément sensoriel, qui convertit cette force en un signal électrique. Ce signal est ensuite traité pour obtenir des mesures précises du débit de gaz. La technologie utilisée peut varier en fonction du type de compteur, mais l'objectif reste le même : fournir des mesures fiables et précises du débit de gaz.

Que mesure le débitmètre de gaz ?

Les débitmètres de gaz permettent de mesurer différentes caractéristiques du gaz en mouvement. Voici les principales mesures réalisées par ces dispositifs :

• Mesure du débit volumétrique : Le compteur de gaz peut mesurer le volume de gaz qui passe à travers le système dans une unité de temps donnée, généralement exprimé en mètres cubes par heure ou litres par minute.
• Mesure du débit massique : Ce type de mesure prend en compte la densité du gaz pour obtenir la masse de gaz qui s'écoule dans le système pendant une période donnée. Il est généralement exprimé en kilogrammes par heure ou en livres par minute.
• Mesure de la vitesse de flux : En mesurant la vitesse du gaz à travers le compteur, il est possible de déterminer la vitesse de flux. Cette mesure est importante pour le contrôle et la surveillance des processus.

Pour quelle application utiliser un compteur de gaz ou débitmètre ?

Les compteurs de gaz sont utilisés dans de nombreuses applications industrielles, notamment :

• En raffinerie pour le pétrole et le gaz : Les compteurs de gaz sont utilisés pour mesurer le débit de gaz dans les processus de raffinage du pétrole et du gaz, ce qui permet de surveiller et de contrôler efficacement ces opérations critiques.
• Dans les usines chimiques : Les compteurs de gaz sont utilisés pour mesurer le débit de gaz dans les différentes étapes des processus chimiques, garantissant ainsi une production efficace et une gestion précise des matières premières.
• Dans les tunnels : Les débitmètres sont utilisés pour surveiller la ventilation et mesurer le débit de gaz dans les tunnels, assurant ainsi des conditions de sécurité optimales pour les utilisateurs.
• Dans les processus d'incinération : Les débitmètres sont utilisés pour mesurer le débit de gaz dans les installations d'incinération, ce qui permet de contrôler et d'optimiser les processus de traitement des déchets.
• Pour mesurer le gaz naturel : Les compteurs de gaz sont utilisés pour mesurer avec précision la quantité de gaz naturel consommée dans les installations domestiques, industrielles et commerciales.
• Pour mesurer le gaz d'échappement : Les débitmètres sont utilisés dans les véhicules et les équipements pour mesurer et contrôler les émissions de gaz d'échappement, contribuant ainsi à la réduction de la pollution atmosphérique.

Comment fonctionne un débitmètre à ultrasons ?

Principe du débitmètre à ultrasons

Les compteurs de gaz à ultrasons utilisent des ondes sonores de haute fréquence pour mesurer le débit de gaz. Le principe de fonctionnement repose sur la différence de temps de transit des ondes ultrasonores dans le gaz lorsqu'il se déplace dans le sens du courant ou à contre-courant. En mesurant cette différence de temps, le débitmètre de gaz à ultrasons peut déterminer avec précision le débit de gaz.

Pourquoi choisir un débitmètre à ultrasons ?

Comparé aux débitmètres de gaz classiques, les débitmètres à ultrasons offrent plusieurs avantages. Ils sont non invasifs, ce qui signifie qu'ils n'ont pas besoin d'être insérés dans la conduite de gaz, ce qui réduit les coûts d'installation et élimine le risque de fuite. De plus, les débitmètres à ultrasons peuvent mesurer le débit de gaz dans les deux sens de circulation, offrant ainsi une plus grande flexibilité d'utilisation.

Les débitmètres de la gamme SICK

La technique de mesure de débit intervient dans presque tous les secteurs. SICK relève ce défi multiple et propose une vaste gamme de capteurs novateurs. Compteur soumis à étalonnage ou appareil de mesure pour la surveillance et la facturation : la technique de mesure de débit de SICK recourt aux technologies les plus modernes et travaille toujours avec efficacité et fiabilité, même dans des conditions ambiantes et de processus difficiles.

Parmi la gamme proposée par SICK, on retrouve :

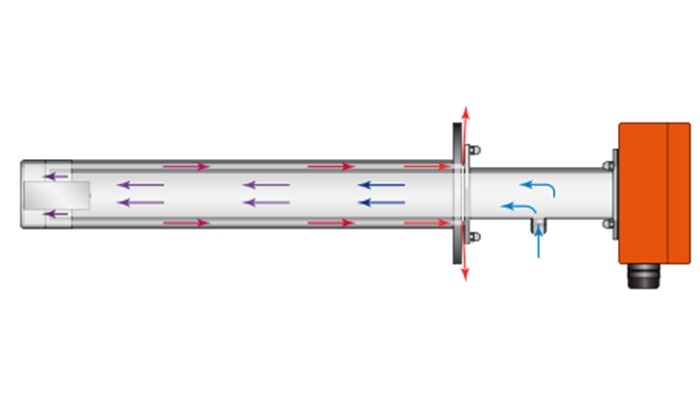

La famille de produits FLOWSIC100 a été développée pour le contrôle des émissions. Les versions « H » conviennent à de grands diamètres de conduite et aux applications dans un environnement très poussiéreux, les versions « M » sont parfaitement adaptées à des diamètres moyens. Pour le modèle « PR », les deux émetteurs/récepteurs à ultrasons sont montés, sur une monosonde à distance de mesure fixe. Les modèles « AC » disposent d’un refroidissement interne innovant pour une utilisation à des températures de gaz jusqu’à 450 °C. Les modèles à balayage « Px » sont utilisés dans les gaz à haute teneur en poussières humides ou collantes.

Des mesures pour des pressions jusqu’à 16 bars peuvent être effectuées avec les appareils de mesure de débit de gaz FLOWSIC100 Process, même dans des zones explosibles de type 2. Les émetteurs-récepteurs sont disponibles en modèles hermétiques en titane ou en acier inoxydable. Le système standard comprend l’unité de commande MCU et 2 émetteurs-récepteurs ou une sonde de mesure. La MCU permet l’entrée et la sortie de signaux, le calcul de valeurs de référence (normalisation) ou du débit massique ainsi qu’une utilisation conviviale sur écran LCD.

La gamme de produits FLOWSIC100 Flare est conçue pour des mesures de débit de gaz de torche et de vapeur. La gamme de produits FLOWSIC100 Flare se démarque par un design de capteur optimisé pour le flux, unique en son genre. Ce design innovateur permet de réduire au minimum les bruits du flux et la perturbation des signaux lors de très grandes vitesses des gaz. Un traitement des signaux performant et des convertisseurs très efficaces permettent une résolution temporelle élevée du signal et donc une mesure précise même dans des débits de gaz très faibles.

Débitmètre de débit de gaz précis, robuste et fiable pour les torchères ou le processus de torchage, le FLOWSIC 100 Flare-XT est basé sur la mesure du débit de gaz par ultrasons. La mesure à haute résolution et la conception innovante du capteur sont conçues pour une application efficace dans les raffineries de pétrole, le traitement du gaz naturel ou les usines de production de pétrole et de gaz offshore et onshore. Le domaine d’application du capteur de débit de gaz couvre plusieurs tâches importantes : contrôle et surveillance des émissions, détection des fuites de gaz, mesure du débit de vapeur, surveillance des pertes de gaz, surveillance de l’injection de vapeur pour la combustion des gaz de torche, ainsi que l’optimisation des processus et la surveillance des conditions.

Le FLOWSIC200 permet la mesure précise et sans contact, de la vitesse et de la direction des flux dans les tubes de tunnel ou les conduites d’air vicié. La méthode de mesure à ultrasons fournit la valeur moyenne de la vitesse sur toute la largeur du tunnel. En cas de courant d’air, provenant du climat et de la circulation, l’appareil de mesure est indispensable pour garantir une gestion efficace et économique de la ventilation du tunnel.

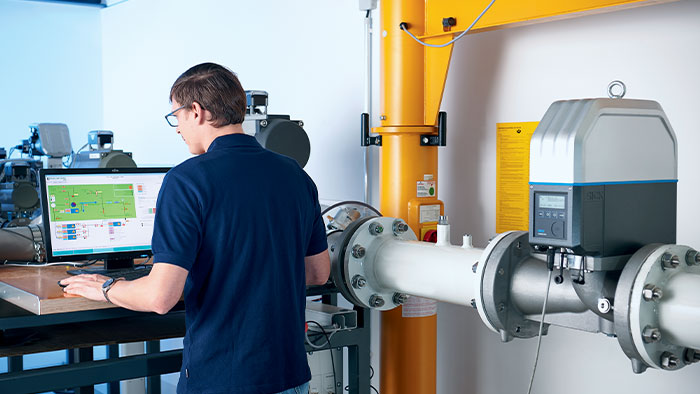

L'appareil de mesure du débit à ultrasons FLOWSIC300 est unique car il réunit des composants de qualité supérieure et propose une plage de mesure étendue, une installation simplifiée et nécessite peu de maintenance. Il s'utilise partout où l'étalonnage n'est pas obligatoire : pour les mesures au sein de l'entreprise dans le réseau de gaz naturel et les mesures de processus de l'industrie pétrochimique. Le FLOWSIC300 intègre les composants du compteur de gaz robuste de SICK pour transactions commerciales. Il s'agit d'un appareil de mesure du débit économique et polyvalent. Le convertisseur de mesure posé jusqu'à 15 m du point de mesure offre un maximum de flexibilité dans l'installation et dispose d'une fonction d'auto-diagnostic permanent.

L’appareil de mesure de la vitesse du flux VM400 est une solution compacte et peu encombrante permettant la mesure ponctuelle en continu de la vitesse de l’air dans les tunnels routiers et ferroviaires ou dans des constructions semblables de l’infrastructure de transport. Le VM400 s’installe facilement quasiment partout dans la paroi des tunnels. La transmission des mesures et des informations d’état à un système de contrôle s’effectue via l’interface analogique ou numérique intégrée, sur la variante VM400 également via une interface Ethernet.

Conclusion

Les débitmètres de gaz jouent un rôle essentiel dans la mesure et le contrôle du débit de gaz dans différentes applications industrielles. Ils offrent des mesures précises du débit volumétrique, du débit massique et de la vitesse de flux, permettant ainsi une gestion efficace des processus et des ressources. Les débitmètres de gaz à ultrasons, tels que ceux de la gamme SICK, offrent des avantages supplémentaires grâce à leur technologie non invasive et à leur flexibilité d'utilisation. Que ce soit dans les raffineries, les usines chimiques, les tunnels ou les installations d'incinération, les débitmètres de gaz sont indispensables pour assurer des opérations fiables et efficaces dans divers secteurs industriels.
