Capteurs de proximité capacitifs : explication, utilisation et applications
Qu’est-ce qu’un détecteur de proximité capacitif ?
Définition
Un capteur de proximité capacitif est un dispositif électronique utilisé pour détecter la présence ou l'absence d'objets dans une plage de proximité donnée. Il fonctionne en mesurant les variations de capacité électrique entre la face du capteur et l'objet à proximité. Lorsqu'un objet se rapproche de la face du capteur, la capacité électrique augmente, ce qui provoque un changement dans la fréquence de l'oscillateur du détecteur. Ce changement est ensuite converti en une sortie numérique ou analogique pour indiquer la présence de l'objet. Les capteurs de proximité capacitifs sont couramment utilisés dans des applications industrielles pour détecter des objets dans des environnements difficiles, tels que des liquides, des matériaux non métalliques et des environnements poussiéreux.
Applications et secteurs types
Les applications d'un capteur de proximité capacitif
Les capteurs de proximité capacitifs sont utilisés dans une variété d'applications industrielles. Ils sont couramment utilisés dans l'automobile pour la détection de la présence d'objets dans les systèmes de verrouillage de portes et dans les systèmes de contrôle de la climatisation. Ils sont également utilisés dans l'aérospatiale pour la détection de la position des volets et des ailerons, ainsi que dans les systèmes de contrôle de la pression des pneus. Dans l'électronique, les capteurs de proximité capacitifs sont utilisés dans les écrans tactiles et les détecteurs de proximité des téléphones mobiles. Enfin, ils sont utilisés dans la robotique pour la détection d'objets et la navigation.
- Contrôle de la qualité des produits : Les capteurs de proximité capacitifs sont utilisés pour détecter la présence de matériaux tels que le verre, le plastique et le caoutchouc dans les processus de production industriels. Ces capteurs permettent de s'assurer que les produits finis sont conformes aux spécifications de qualité requises.
- Machines industrielles : Les capteurs de proximité capacitifs sont utilisés pour détecter la position et la proximité des pièces mobiles dans les machines industrielles. Ils peuvent être utilisés pour arrêter une machine en cas de danger ou pour réguler la vitesse de fonctionnement.
- Automatisation industrielle : Les capteurs de proximité capacitifs sont couramment utilisés dans les processus d'automatisation industrielle pour détecter la présence d'objets dans des environnements difficiles. Par exemple, dans les industries alimentaires et pharmaceutiques, les capteurs de proximité capacitifs peuvent être utilisés pour détecter la présence de liquides ou de particules dans des tuyaux ou des réservoirs.
- Systèmes de sécurité : Les capteurs de proximité capacitifs peuvent être utilisés dans les systèmes de sécurité pour détecter la présence d'objets dans des zones dangereuses. Par exemple, ils peuvent être utilisés pour arrêter automatiquement une machine si un opérateur s'approche trop près d'une zone dangereuse.
- Contrôle d'accès : Les capteurs de proximité capacitifs peuvent également être utilisés pour le contrôle d'accès dans des bâtiments ou des zones restreintes. Ils peuvent être intégrés dans des lecteurs de cartes ou de badges pour permettre l'ouverture automatique de portes ou de barrières.
Les secteurs types
Les capteurs de proximité capacitifs sont des dispositifs électroniques polyvalents qui trouvent leur application dans de nombreux secteurs industriels, allant de l'automobile à l'équipement médical, en passant par l'industrie alimentaire et pharmaceutique.
- Industrie automobile : Les capteurs de proximité capacitifs sont utilisés dans l'industrie automobile pour détecter la présence d'objets dans les systèmes de freinage, les portes automatiques, les systèmes de verrouillage et les systèmes de sécurité des véhicules.
- Automatisation industrielle : Les capteurs de proximité capacitifs sont utilisés dans les systèmes d'automatisation industrielle pour détecter la présence d'objets dans des environnements difficiles, tels que des tuyaux, des réservoirs ou des convoyeurs.
- Équipement médical : Les capteurs de proximité capacitifs sont utilisés dans l'équipement médical pour détecter la présence de fluides, de liquides et de matériaux non métalliques, tels que les tissus biologiques, les os et les dents.
- Industrie alimentaire et pharmaceutique : Les capteurs de proximité capacitifs sont utilisés dans l'industrie alimentaire et pharmaceutique pour détecter la présence de liquides, de poudres et de particules dans les tuyaux, les réservoirs et les équipements de production.
- Équipements de sécurité : Les capteurs de proximité capacitifs sont utilisés dans les équipements de sécurité pour détecter la présence d'objets dans des zones dangereuses, telles que les systèmes de sécurité des machines, les systèmes de contrôle d'accès et les systèmes de surveillance de la sécurité.
Comment fonctionne un capteur de proximité capacitif ?

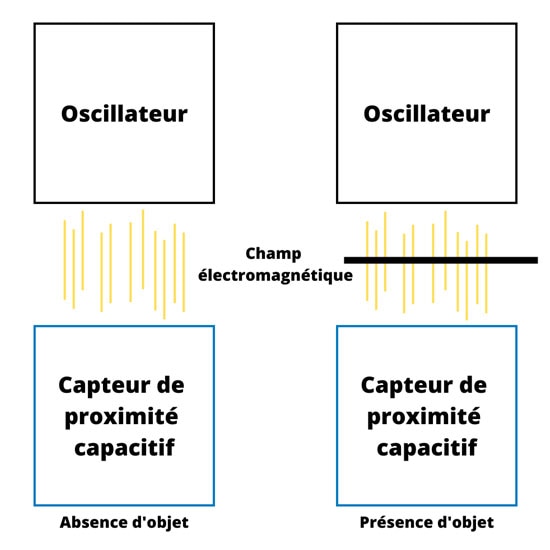

Les capteurs de proximité capacitifs utilisent un champ électrique pour détecter les objets à proximité. Ils sont constitués de deux plaques métalliques parallèles, séparées par une petite distance appelée "espace de mesure". Lorsqu'une tension alternative est appliquée à l'une des plaques, elle génère un champ électrique entre les deux plaques.
Lorsqu'un objet s'approche de la surface cible, il perturbe le champ électrique entre les deux plaques, ce qui entraîne une variation de la capacité électrique entre les deux plaques. Cette variation de capacité est ensuite convertie en une mesure de la distance entre le capteur et l'objet.
Prenons l'exemple d'un détecteur de proximité capacitif utilisé dans une porte automatique. Le détecteur est monté sur le châssis de la porte, tandis que la surface cible est le sol. Lorsqu'une personne s'approche de la porte, elle perturbe le champ électrique entre les deux plaques du capteur. Le détecteur de proximité capacitif détecte la variation de la capacité électrique et envoie un signal au contrôleur de la porte pour l'ouvrir ou la fermer.
Un autre exemple d'application de ce type de capteurs est celui des machines industrielles. En effet, dans une machine de conditionnement, les capteurs de proximité capacitifs sont utilisés pour détecter les bouteilles qui se déplacent sur un convoyeur. Les capteurs de proximité capacitifs sont montés en dessous du convoyeur, tandis que la surface cible est le fond des bouteilles. Lorsque les bouteilles s'approchent des capteurs, ils détectent la variation de la capacité électrique et envoient un signal au contrôleur de la machine pour déclencher le remplissage des bouteilles.
Enfin, cette technologie peut également être utilisée pour détecter la présence de liquides. C’est le cas dans un réservoir de stockage de carburant, les capteurs de proximité capacitifs sont utilisés pour détecter le niveau de carburant. Les capteurs de proximité capacitifs sont montés sur la paroi du réservoir, tandis que la surface cible est le liquide. Lorsque le niveau de carburant baisse, la variation de la capacité électrique entre les deux plaques du capteur de proximité capacitif est détectée et un signal est envoyé au contrôleur pour afficher le niveau de carburant restant.
Quels sont les avantages du capteur capacitif ?
Les capteurs de proximité capacitifs présentent plusieurs avantages par rapport à d'autres types de détecteur de proximité. En effet, les capteurs de proximité capacitifs offrent une combinaison unique de polyvalence, de précision, de fiabilité et de sensibilité qui les rendent utiles dans de nombreuses applications industrielles et commerciales.
- Détection de toutes sortes d'objets : Les capteurs de proximité capacitifs sont capables de détecter la présence d'objets, qu'ils soient conducteurs ou non conducteurs. Cela les rend très utiles dans de nombreuses applications industrielles et commerciales.

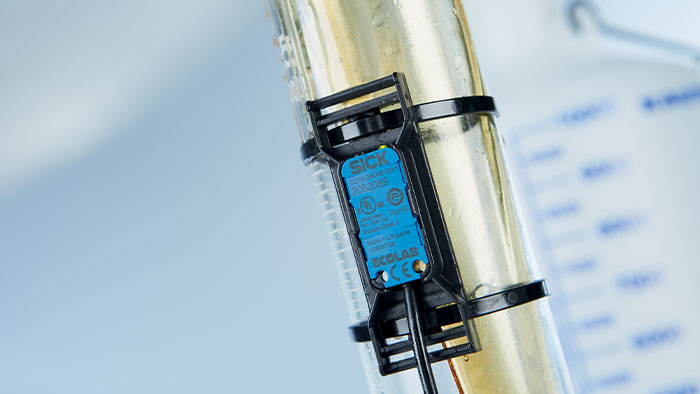

- Vision interne de matériaux : Ces capteurs peuvent également être utilisés pour observer à l'intérieur de certains produits emballés, parois de réservoirs ou autres objets opaques. Cela peut aider à identifier les niveaux de liquides, de poudres ou autres substances, sans avoir à ouvrir les contenants.
- Plusieurs options de montage : Les capteurs capacitifs peuvent être montés dans de nombreuses configurations différentes, offrant une grande flexibilité dans leur utilisation. Ils peuvent être installés en surface, encastrés, à l'arrière d'une paroi, etc.
- Bonne durabilité dans le temps : Ces capteurs sont conçus pour être très résistants et durables, ce qui les rend adaptés pour une utilisation dans des environnements difficiles ou soumis à des contraintes.
- Insensibilité à la poussière et à la saleté : Les capteurs capacitifs sont généralement immunisés aux interférences magnétiques et ne sont pas affectés par les niveaux de poussière ou de saleté présents dans l'environnement. Cela les rend très fiables et précis dans leurs mesures.
Les capteurs de proximité capacitif SICK

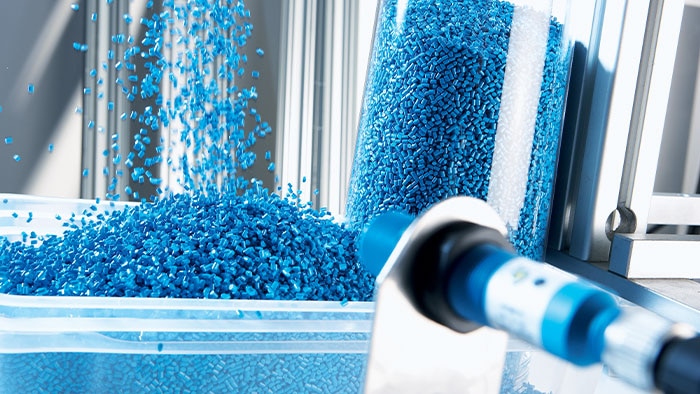

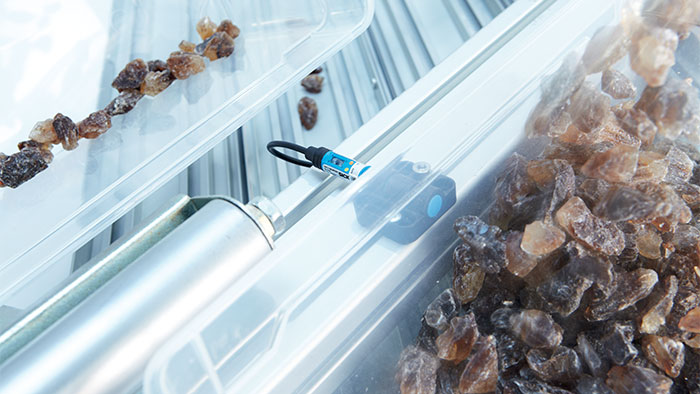

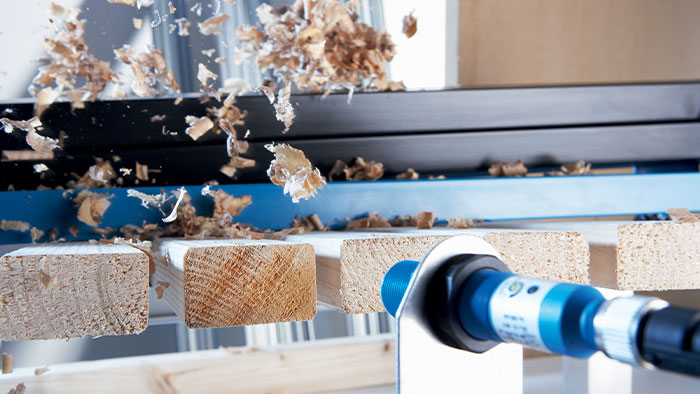

Parfois, il est nécessaire de déterminer ce qui se cache sous une surface, comme derrière un mur, dans un réservoir, un conteneur ou un contenant. Le contrôle du niveau de remplissage et d'amenée est un domaine clé pour les détecteurs de proximité capacitifs. Ces derniers sont capables de détecter de manière fiable l'état du processus de production et lors du contrôle final, qu'il s'agisse de matériaux solides comme le papier ou le bois, de granulés ou de liquides. Les détecteurs de proximité capacitifs sont en mesure de répondre à des questions simples telles que "y a-t-il quelque chose derrière le contenant ?" ou "l'emballage est-il vraiment plein ?" et permettent également de savoir combien de peinture reste dans le réservoir.
Les détecteurs de proximité capacitifs SICK offrent des distances de commutation entre 1 et 25 mm, ce qui laisse une certaine marge pour quasiment toutes les situations de montage et les rend extrêmement flexibles pour un large éventail d'applications. En outre, ces détecteurs sont remarquablement insensibles aux perturbations, y compris les impuretés, les poussières et les brouillards de pulvérisation dans l'air, ainsi que les influences électromagnétiques. C'est pourquoi ils sont utilisés dans de nombreux secteurs, tels que l'agroalimentaire, l'automobile, le stockage et la manutention.
Conclusion
En somme, les capteurs de proximité capacitifs sont des dispositifs électroniques qui mesurent la capacité électrique entre un objet détecté et le capteur, ce qui permet de déterminer la distance et la position de l'objet par rapport au détecteur. Ces capteurs sont largement utilisés dans des environnements industriels difficiles pour détecter des objets, des liquides et des matériaux non métalliques. Ils sont couramment utilisés dans des secteurs tels que l'automobile, l'aérospatiale, l'électronique, la robotique, l'industrie alimentaire et pharmaceutique, ainsi que dans les systèmes de sécurité et de contrôle d'accès. La fiabilité et la précision de ces capteurs sont garanties par des normes de référencement strictes qui assurent une utilisation sûre et efficace dans différents environnements industriels.
