Capteur de couleur : mise en lumière sur cette technologie !

Les capteurs de couleurs sont des dispositifs électroniques qui permettent de mesurer la couleur d'un objet ou d'une surface en capturant les différentes longueurs d'onde de la lumière réfléchie. Ces capteurs sont largement utilisés dans de nombreuses applications telles que la photographie, la détection de couleurs dans l'industrie alimentaire, la surveillance de la qualité de l'eau et de l'air, la reconnaissance de couleurs pour les personnes atteintes de daltonisme, et bien d'autres encore. Dans cet article, nous explorerons le fonctionnement des capteurs de couleurs, leurs différentes applications et les technologies utilisées pour leur fabrication.

À quoi sert un capteur de couleur ?

Définition

Un capteur de couleur est un dispositif électronique capable de mesurer la couleur d'un objet en convertissant la lumière qui le traverse en un signal électrique. Le capteur de couleur est généralement équipé d'une source de lumière qui illumine l'objet à mesurer. Cette lumière est ensuite réfléchie par l'objet et capturée par le capteur. Le capteur mesure la quantité de lumière réfléchie à différentes longueurs d'onde, ce qui permet de déterminer la couleur de l'objet.

Fonctionnement du capteur de couleur

Le principe de fonctionnement des capteurs de couleur repose sur la spectrophotométrie, qui est l'étude de l'interaction entre la lumière et la matière. Les détecteurs de couleur mesurent la quantité de lumière réfléchie par l'objet à différentes longueurs d'onde. La lumière visible est composée de différentes longueurs d'onde qui correspondent à différentes couleurs. En mesurant la quantité de lumière réfléchie à différentes longueurs d'onde, le capteur peut déterminer la composition spectrale de la lumière réfléchie et donc la couleur de l'objet.

La source de lumière illumine l'objet à mesurer, qui réfléchit la lumière. Cette lumière est captée par le capteur de couleur, qui mesure la quantité de lumière réfléchie à différentes longueurs d'onde. Le capteur de couleur est équipé de trois filtres de couleur (rouge, vert et bleu) qui permettent de mesurer la quantité de lumière réfléchie à différentes longueurs d'onde.

Avantages du capteur de couleur

Les capteurs de couleur présentent de nombreux avantages par rapport à d'autres méthodes de mesure de la couleur.

Mesure objective et précise de la couleur de l'objet : Cela permet d'assurer une qualité constante dans les applications industrielles. Contrairement à la perception humaine de la couleur, qui peut varier d'une personne à l'autre, les capteurs de couleur fournissent une mesure fiable et reproductible.
Rapidité et efficacité : Les capteurs de couleur peuvent mesurer la couleur d'un objet en temps réel, ce qui permet un contrôle de la qualité en ligne et une rétroaction en temps réel pour les processus de production. Les capteurs de couleur peuvent également être utilisés dans des environnements difficiles, tels que des conditions de faible luminosité ou des environnements avec des interférences lumineuses, pour garantir une mesure précise et fiable de la couleur.
Plus-value scientifique : Les capteurs de couleur peuvent fournir des données précises sur la composition spectrale de la lumière réfléchie par un objet, ce qui permet d'analyser les propriétés optiques des matériaux avec une grande précision.
Polyvalence : En effet, ils s’insèrent facilement dans une variété d’applications industrielles, telles que la détection de couleurs dans les dispositifs médicaux, la reconnaissance de couleurs dans l'automatisation industrielle, la correction des couleurs dans les systèmes d'impression, et bien d'autres. Ils peuvent, aussi, être utilisés dans les industries alimentaire et pharmaceutique pour garantir la conformité des produits aux normes de qualité et de sécurité.

Quelles sont les applications du capteur de couleur ?

Les capteurs de couleur sont couramment utilisés dans diverses applications industrielles, commerciales et domestiques.

Robotique et automatisation industrielle

Les capteurs de couleur sont couramment utilisés dans les robots industriels et autres équipements automatisés pour la détection et l'identification de couleurs. Ils peuvent être utilisés pour trier les pièces de différentes couleurs, détecter les erreurs de production ou les défauts de surface, et pour la reconnaissance de la couleur dans les opérations d'assemblage.

Surveillance et inspection de la qualité des produits

Les capteurs de couleur sont utilisés dans les processus de fabrication pour surveiller la qualité des produits. Ils peuvent détecter les variations de couleur des produits et alerter les opérateurs en cas de déviation de la couleur de référence. Les capteurs de couleur peuvent également être utilisés pour inspecter la qualité des produits tels que les fruits et légumes, les cosmétiques, les produits pharmaceutiques, les plastiques, etc.

Gestion de la couleur dans l'impression

Les capteurs de couleur sont couramment utilisés dans l'industrie de l'impression pour mesurer la couleur des encres et des substrats. Les capteurs de couleur peuvent être utilisés pour vérifier la couleur de référence avant l'impression, pour mesurer la densité optique de l'encre et pour ajuster la couleur en fonction des besoins de l'impression.

Gestion des couleurs dans les textiles, les cosmétiques, les plastiques et autres industries de fabrication

Les capteurs de couleur sont utilisés dans les industries de fabrication pour mesurer la couleur des produits finis tels que les textiles, les cosmétiques et les plastiques. Ils peuvent également être utilisés pour réguler la couleur pendant le processus de fabrication pour s'assurer que les produits finis ont la bonne couleur.

Les autres types de capteurs

Les capteurs sont des dispositifs qui détectent et mesurent des changements dans l'environnement physique et transmettent ces informations à des systèmes de traitement pour des applications industrielles et scientifiques. Les capteurs de couleur sont particulièrement utiles pour l'industrie, car ils permettent de détecter des différences de couleur entre les objets et d'assurer une qualité constante dans les processus de production. Cependant, il existe également d'autres types de capteurs qui peuvent être utilisés pour des applications similaires ou complémentaires.

Détecteurs de contraste

Les détecteurs de contraste sont des capteurs utilisés pour détecter des différences de contraste entre deux surfaces. Contrairement aux capteurs de lumière qui mesurent la quantité de lumière réfléchie par une surface, les détecteurs de contraste mesurent la différence de réflectance entre deux surfaces. Ces capteurs sont souvent utilisés dans l'industrie pour la détection de pièces ou de produits qui ont des différences de contraste visibles. Par exemple, ils peuvent être utilisés pour vérifier la présence d'une étiquette sur une bouteille ou pour détecter des défauts de surface sur des pièces métalliques.

Détecteurs de luminescence

Les détecteurs de luminescence détectent les marques visibles et non-visibles qui s'allument sous l'effet de la lumière ultraviolette (UV). Les substances fluorescentes et les marques sont détectées de manière fiable, quel que soit leur forme, couleur ou condition de surface sur tout matériel. Les détecteurs de luminescence émettent une lumière UV avec une longueur d'ondes d'environ 375 nm. Les substances fluorescentes convertissent la lumière UV en lumière visible à grande longueur d'onde qui est ensuite captée et évaluée par le capteur de luminescence.

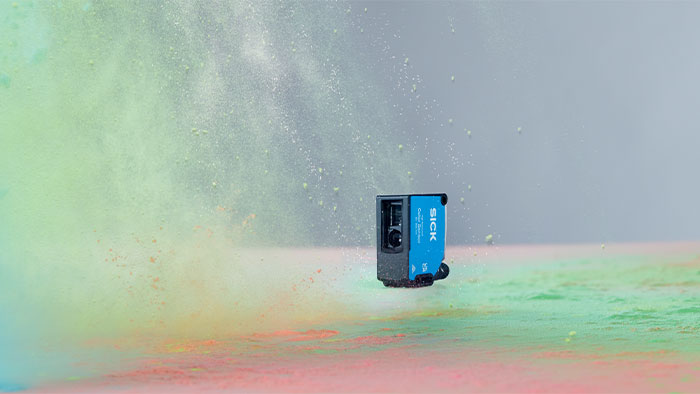

Les capteurs de couleur SICK

SICK propose les solutions adaptées là où la couleur fait la différence : des espaces limités en passant par des processus rapides jusqu’au contrôle précis de la nuance de couleur.

Produit	Applications	Fonctionnement	Prix
CS8	Détection, contrôle et tri précis	Fonctionne avec deux plages de détection, l'une avec un spot lumineux précis de 12,5 mm et l'autre avec un spot lumineux plus large de 60 mm, ce qui le rend approprié pour une large gamme d'applications. Le CS8 est capable de différencier avec précision jusqu'à quatre couleurs différentes et le CS8-1 permet même de sauvegarder une couleur	900-1200€
CSM	Détection, contrôle de présence, contôle de qualité	Fonctionne en détectant et en surveillant les objets en fonction de leur couleur. Avec des méthodes d'apprentissage statiques ou dynamiques, le petit détecteur de couleur CSM peut être facilement configuré sur place via le bouton d'apprentissage ou à distance via IO-Link.	270-330€
CSS High Resolution	Contrôle de qualité, tri et spéaration d'objets, positionnement de marquages d'objets	Avec sa haute résolution de couleurs et une procédure d’apprentissage innovante, le nouveau détecteur de couleur CSS High Resolution distingue même des nuances de couleur très fines. Il détecte également des dégradés de couleurs et des matériaux structurés tels que le bois	500-1000€
CSS High Speed	Posiitionnement de marquages d'objets, tri rapide	Le détecteur de couleur CSS High Speed se démarque par sa fréquence de commutation élevée et son réglage de sensibilité précis et continu. En outre, le capteur édite des valeurs de couleurs (Lab ou RGB) et la similitude entre une couleur détectée et une couleur configurée	500-1000€

Détecteurs de couleur

Détecteurs de couleur

Conclusion

Réels atouts pour l'industrie, les capteurs de couleur ont pour avantages, par rapport à d'autres méthodes d’évaluation de la couleur, de mesurer objectivevement et précisement. Leur rapidité et efficacité, leur polyvalence, et leur capacité à fournir des données spécifiques sur la composition spectrale de la lumière réfléchie, en font une solution complète et attractive. Les applications des capteurs de couleur sont nombreuses, allant de l’automatisation des chaînes logistique à la surveillance de la qualité des produits, en passant par la gestion des couleurs dans le milieu de l’impression. Les capteurs de couleur sont donc des outils importants dans de nombreux domaines industriels et commerciaux pour répondre aux exigences du marché et garantir la conformité aux normes de qualité et de sécurité.
